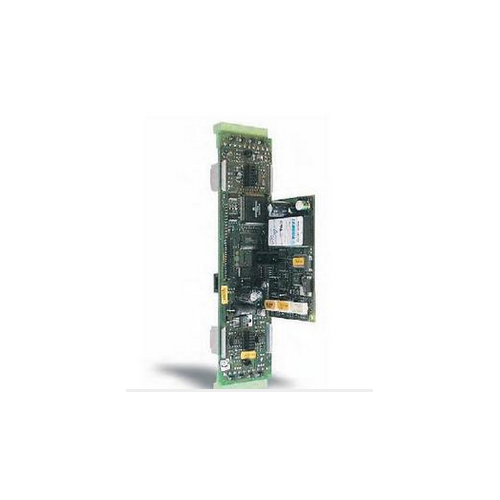

一、 FCI7201-B1回路卡组件产品特点
·FCI7201-B1回路卡专为FC720系列控制器设计,具有控制器自动识别功能,用于连接FD720系列现场部件 ·FCI7201-B1回路卡包含1条回路,每条回路可以连接252个现场部件 ·两总线有极性的连接方式,支持环路和支持布路 ·有过载保护功能 ·短路时自动启动回路保护功能二 、FCI7201-B1回路卡组件产品技术参数
型号 | FCI7201-B1 |
每卡所带最大回路数 | 1 |
每回路最多可接现场部件 | 252 |
每个回路的最大的负载因子 | 1220 |
现场总线推荐线型 | 推荐RVS1.0~RVS1.5 |
回路总长 | 5000m |
线路最远点距离 | 4280m |
回路抗阻 | ≤30Ω(单线) |
短路自动保护(隔离) | 有 |
回路工作电压 | 24VDC |
静态电流 | 30mA |
最大电流 | 1.5A |
工作温度 | 0~+50℃ |
存储温度 | -20~+60℃ |
相对湿度 | ≤95%(40±2℃) |
外形尺寸 | 155×120mm(6U) |
