一、XC7201气体灭火控制器概述
XC720火灾报警控制器、气体灭火控制器是专门针对在重点保护区灭火设备的控制以及现场区域监视和辅助报警单元的启动而设计的。
XC720具有火灾探测和气体灭火控制功能，可实现一个气体灭火分区的火灾报警和气体灭火控制，可用于自动或手动气体灭火。
XC720可配接编址感温探测器、感烟探测器、红外火焰探测器、线性光束感烟探测器、吸气式感烟火灾探测器等，以及紧急启停按钮、声光警报器、气体喷洒指示灯等现场设备。
XC720设计符合有关国家标准GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制器》中有关气体灭火控制器的要求。
二、XC7201气体灭火控制器特点
−−专业外型设计，大方美观。
−−技术领先，采用西门子国际化设计。
−−高速32位CPU，运行速度快。
−−突出的系统可靠性设计，独有7×24小时电磁阀及其电路监控。
−−LCD液晶显示，操作简单、清晰直观、方便查询。
−−超大存储空间，最多可记录30000条历史记录，其中火警记录1000条；运行中发生的事件和操作可全部记入历史档案中。
−−控制器在设定时间内无任何操作发生，同时无任何报警、联动、故障信息时，控制器自动转为屏幕保护状态，延长液晶屏的使用寿命；当有事件/操作发生时，液晶屏自动点亮，控制器自动显示所发生的事件，按照逻辑关系联动相应设备。
−−可打印实时事件。
−−单台控制器控制1个防火区。
−−单台控制器带有可编程7路输入和11路输出。
−−单台控制器最大可接126个现场设备。
−−控制器有三种用户级别，分别为：1级、2级和3级用户；在不同的用户级别下可进行不同的操作，用户级别由密码保护。
−−超长待机时间，在主电缺失时可自动进入备电状态。
−−超大数码管显示延时时间，醒目直观。
−−针对重要功能按钮，具有防止误操作的保护。
−−接线端子均采用可插拔方式，每位端子上均有清晰标识，安装、调试、维修方便，快捷。
−−调试简便快捷，内嵌气体灭火程序，省去繁琐的配置过程。
−−自动映射现场设备。
−−可由控制器调整探测灵敏度，自动适应环境变化，使火灾报警可靠性大大提高。
−−既可以在控制器上现场直接编程，也可通过计算机快速编程。
−−现场部件标签上自带可撕式编码贴，方便工程调试。
−−符合国家标准GB4717-2005《火灾报警控制器》
−−符合国家标准GB16806-2006《消防联动控制系统》
−−依照产品设计,外部带电端子与机壳之间的绝缘电阻值小于20兆欧，所有外部带电端子无绝缘要求。
三、XC7201气体灭火控制器参数
探测回路卡最大数量：1
探测回路现场部件最大数量：126
探测回路现场部件总线传输距离：环路可达2500米，支路可达1500米。建议使用Φ≥1.0mm2的阻燃双绞线（现场部件总线传输距离基于现场部件的数量和类型而确定）
可编程输入共7路（最大线路电阻：40Ω）
主板输入数量：4路
扩展卡输入数量：3路
可编程输出共11路
主板有源输出数量共5路，总输出3.5A@24VDC
电磁阀输出：2.0A@24VDC
喷洒指示灯输出：1.0A@24VDC
声光控制1（灭火声光输出）：1.0A@24VDC
声光控制2（声光输出）：1.0A@24VDC
灭火输出（可配置）：1.0A@24VDC
主板干接点输出数量：共2路，每路容量1.0A
扩展卡干接点输出数量：共4路，每路容量1.0A
主板辅助24VDC电源输出：1.0A@24VDC
最大历史记录：30000条
电源参数：工作电压：220VAC50/60Hz
功耗：监视状态：25W满载：120W
电源容量：5A@24VDC
电源保险能力：3A
电池保险能力：5A
备用电池：(12VDC/7Ah)×2
打印机最大工作电流：0.17A@24VDC
机械参数：外形尺寸(单位：mm)：440×440×141
重量(不含电池)：11Kg
环境参数：工作温度：0～+40℃
贮存温度：–10～+50℃
相对湿度：≤95%（40±2℃）
IP等级：IP30
环境要求：室内

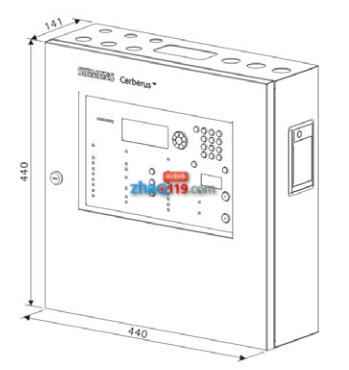

四、XC7201气体灭火控制器外形尺寸
五、XC7201气体灭火控制器内部结构
1.机箱 2.操作单元 3.探测回路卡（可选配） 4.扩展输入输出卡（可选配） 5.电源 6.电池 7.电池固定卡 8.35mm安装卡轨 9.打印机（可选配）
