西门子FDT181C非编码点型感温火灾探测器 (A2)
一、特点：
FDT181C点型感温火灾探测器为非编址感温探测器，适用于建筑物内部空间的火灾探测，尤其可用于工作过程产生烟、灰尘、排放气体等不能使用其它种类探测器的场所。
• 满足国家标准 GB4716-2005《点型感温火灾探测器》
• 探测器类型为 A2
• 非编址探测器，无需地址设定，无极性连接
• 报警灯 360° 全方位可见
• 抗环境因素干扰能力强，包括潮湿、电磁干扰、腐蚀性气体、振动
• 采用环保安全材料，符合 RoHS 标准
二、技术指标：
工作电压： 10 … 28 VDC
工作电流：（静态） ≤ 0.1 mA
动作电流： ≤ 60mA （持续）
工作温度： –10 ... +50 °C
贮存温度： –20 ... +70 °C
相对湿度： ≤ 96%
颜色： 白色，RAL 9010
防护等级： GB4208-93 IP40

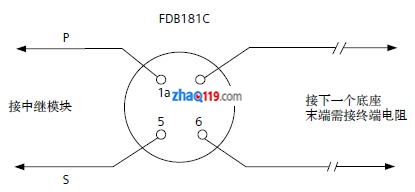

三、接线安装示意图：
FDT181C点型感温火灾探测器底座为FDB181C其安装接线如上图所示：
底座的安装应严格遵循设计图纸。安装时要均匀分布。
四、简便快捷高质量的安装方式：
工程施工时首先安装好接线底座，并完成布线。安装探测器时，只需将探测器插入底座，进行顺时针旋转，直至探测器的定位标识与底座的定位标识对齐为止。拆卸的时候，只需逆时针旋转，即可拆下。（如下图）
1. 将线从中央孔穿出，按接线图所示将线接到端子上。
2. 用螺钉将底座固定到棚顶上。
备注：
• 工程施工全部完成之后才能安装探测器。
• 为保证底座和探测器之间的可靠连接，施工中请不要使用 U 型接线端子。
• 建议采用双绞线，连接线截面积 1.0~1.5mm²。
