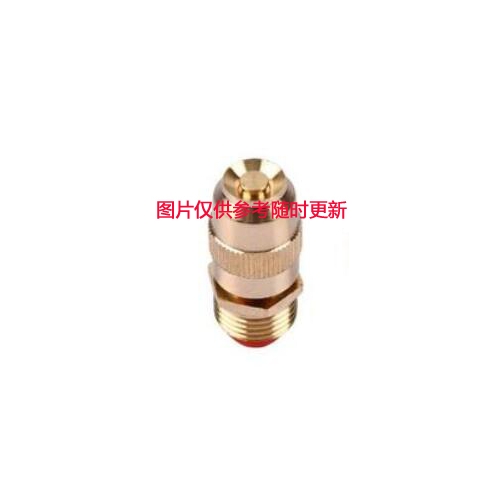

喷嘴(架空地板3/8'')

    喷嘴(架空地板3/8'')

    手机扫描查看

    价格面议 起订量:1台 供货总量:1000 台 1天内发货

    经营模式:制造商

    主营产品:消防报警、电气化、自动化.

    联系人:韩经理

    手机:15502421522

    手机:18002469922

    (QQ:13638759)

    详细信息

    品牌:
    西门子
    型号:
    BFFP3/8
    所在地:
    辽宁 沈阳市
    有效期至:
    长期有效
    最后更新:
    2020-08-03 13:24
    浏览次数:
    112

    全淹没气体灭火系统喷嘴布置与安装

    全淹没系统喷嘴布置示意图
    (均衡管网)
    全淹没系统喷嘴布置示意图

    全淹没系统喷嘴布置主要参数            节点A详图
    全淹没系统喷嘴布置主要参数 节点A详图
    防护区无吊顶喷嘴安装图
    防护区无吊顶喷嘴安装图
    防护区有吊顶喷嘴安装图
    防护区有吊顶喷嘴安装图
    防护区架空地板内喷嘴安装图
    防护区架空地板内喷嘴安装图
    说明:
        1.防护区均衡管网设计注意事项:
          a.应采用三通管件水平分流,不得采用四通管件;
          b.分流三通两端支管管径应相同,布置的喷嘴数量应相等;
          c.分流三通前后的直管段尽可能长;
          d.每个喷嘴的设计流量应相等。管网第一分流点至各喷嘴的管道阻力损失,相互间的最大差值七氟丙烷灭火系统不应大于20%,三氟甲烷灭火系统不应大于10%。
        2.当工程设计中IG-541气体灭火系统布置均衡管网确有困难需采用非均衡管网时,可在喷嘴入口处设置减压孔板对灭火剂进行二次减压,使每个喷嘴的流量、压力及喷射时间保持一致(带二次减压孔板的喷嘴详见本图集外贮压式七氟丙烷灭火系统说明)。
        3. 安装时,喷嘴装饰罩应紧贴吊顶,并由锁紧圈锁紧。其作用除美观外,还可有效密闭吊顶开孔部位剩余空隙。
